Fiação de transformadores: um guia completo para conexões de transformadores

Fiação do transformadoré uma parte crítica do projeto e instalação do transformador. A forma como os enrolamentos do transformador são conectados determinaa saída de tensão, relação de fase, método de aterramento,e quão eficazmente o transformador funciona sob diferentes condições de carga.

Desde redes de distribuição de serviços públicos e plantas industriais até sistemas de energia renovável e data centers, selecionar a configuração correta da fiação do transformador é essencial para uma distribuição de energia segura e confiável.

NoTransformador Yawei, os transformadores são projetados com diferentes arranjos de conexão de enrolamento para atender a vários requisitos do sistema elétrico, incluindoConfigurações Delta, Wye e grupos de vetores personalizados.

A fiação do transformador refere-se ao método de conexão usado paraos enrolamentos primário e secundáriode um transformador. Embora o princípio básico de funcionamento de todos os transformadores sejaindução eletromagnética, o enrolamentoarranjodetermina como a energia elétrica é transferida entre os lados de entrada e saída.

Um transformador normalmente inclui um enrolamento primário conectado à fonte de energia de entrada e um enrolamento secundário conectado à carga. Dependendo de como esses enrolamentos estão conectados, o transformador pode fornecer um ponto neutro, criar uma mudança de fase ou melhorar o desempenho do sistema sob cargas desequilibradas e harmônicas.

A configuração da fiação do transformador afeta diversas características elétricas importantes:

Os métodos de fiação de transformadores mais amplamente utilizados sãoDelta (Δ)e Wye (Y)conexões. Estas duas configurações básicas podem ser combinadas para criar diferentes tipos de conexão de transformadores, comoDelta-Estrela, Estrela-Delta, Delta-Delta e Estrela-Estrela.

A escolha depende dos requisitos do sistema, incluindo se é necessária uma conexão neutra, o tipo de carga fornecida e o método de aterramento necessário.

Em umConexão do transformador delta, os três enrolamentos são conectados de ponta a ponta-a-para formar um circuito triangular fechado. Cada enrolamento carrega a tensão de fase e a tensão de linha é igual à tensão de fase.

A fiação do transformador delta é comumente usada onde cargas-trifásicas são dominantes e uma conexão neutra não é necessária. Uma vantagem importante do acordo Delta é que ele fornece um caminho paracorrentes circulantes, ajudando a gerenciar certas condições harmônicas.

A Conexão do transformador estrelaune uma extremidade de cada enrolamento de fase para criarum ponto neutro comum. Este neutro pode serde castigo, tornando o transformador adequado para sistemas que exigem energia trifásica-e monofásica-.

Devido a essa flexibilidade, os enrolamentos secundários conectados-em estrela são amplamente usados ​​em transformadores de distribuição que abastecem edifícios comerciais, áreas residenciais e instalações industriais.

Delta-Estrelaé uma das configurações de fiação de transformador mais comunsutilizado na distribuição elétrica.

Neste arranjo,o enrolamento primário é conectado em Delta enquanto o enrolamento secundário é conectado em estrela com um ponto neutro. Este projeto fornece um sistema secundário aterrado e permite que o transformador alimente vários tipos de cargas.

Os transformadores Delta-Wye são amplamente usados ​​em:

O lado Delta também ajuda a controlar certas correntes harmônicas, enquanto o lado Wye fornece uma conexão neutra estável.

A Estrela-transformador deltausa uma conexão Wye de um lado e uma conexão Delta do outro. Esse arranjo geralmente é selecionado para aplicações industriais onde é preferível um sistema secundário de três{1}}fios.

É comumente encontrado em sistemas comgrandes motores e equipamentos industriais pesadosporque o secundário Delta pode fornecer energia trifásica-adequada sem exigir um condutor neutro.

Transformador-trifásicoa fiação está intimamente relacionada aos grupos de vetores de transformadores. Um grupo de vetores descreve as conexões dos enrolamentos e o deslocamento de fase entre as tensões primária e secundária.

Grupos de vetores de transformadores comuns incluem:

Por exemplo, os transformadores Dyn11 são amplamente utilizados em sistemas de distribuição porque fornecem um neutro secundário aterrado e boa compatibilidade com redes de energia modernas.

Aterramentoé uma consideração importante ao projetar a fiação do transformador. Um neutro do transformador devidamente aterrado ajuda a controlar as correntes de falta, melhorar a operação do sistema de proteção e aumentar a segurança elétrica.

Diferentes métodos de aterramento são selecionados de acordo com a tensão do sistema e os requisitos da aplicação.

Para sistemas de média-tensão, resistores de aterramento neutro (NGR) são frequentemente instalados para reduzir danos durante faltas à terra.

A fiação correta do transformador requer mais do que simplesmente conectarterminais. Os engenheiros devem verificarclassificações de tensão, sequência de fases, polaridade e compatibilidade de conexãoantes de energizar o transformador.

As classificações de tensão primária e secundária devem corresponder aos requisitos do sistema, enquanto as configurações do tap devem ser verificadas para garantir a tensão de saída correta. Em sistemas-trifásicos,verificação de sequência de faseé essencial porque conexões incorretas podem fazer com que motores e outros equipamentos funcionem incorretamente.

A polaridade do transformador também é importante quando os transformadores são conectados em paralelo ou instalados como parte de um sistema de energia maior. A polaridade incorreta pode causar correntes circulantes e danos ao equipamento.

Diferentes indústrias usam diferentes configurações de fiação de transformadores, dependendo de seus requisitos elétricos.

A configuração correta da fiação do transformador dependevários fatores, incluindonível de tensão, tipo de carga, requisitos de aterramento, condições harmônicas e necessidades futuras de expansão.

Para a maioria das aplicações de distribuição,Delta-Estrelaa fiação é preferida porque fornece um sistema secundário aterrado e suporta cargas mistas monofásicas-e trifásicas-. Instalações industriais com motores grandes podem selecionar conexões baseadas em Delta-devido à sua capacidade de lidar com cargas-trifásicas exigentes.

Projetos de energia renovável e data centersmuitas vezes exigem projetos de fiação de transformador personalizados para combinar com sistemas inversores,Equipamento UPSe requisitos de desempenho harmônico.

A fiação do transformador desempenha um papel fundamental na determinação do desempenho, segurança e compatibilidade do transformador com sistemas elétricos. Seja usandoDelta, Wye, Delta{0}}Wye, ou outros métodos de conexão, o arranjo correto do enrolamento garante um fornecimento de energia confiável e um aterramento eficaz.

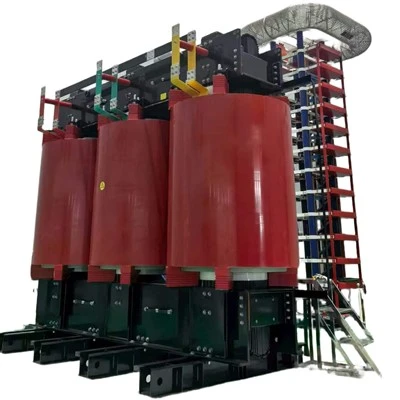

Como fabricante profissional de transformadores,Transformador Yaweifornece transformadores-imersos em óleo, transformadores-secos e transformadores de potência personalizados com configurações de fiação flexíveis projetados para aplicações de serviços públicos, industriais, de energia renovável e comerciais.
