Transformador para planta industrial: um guia prático para distribuição de energia industrial
A transformador para fábricaé um daqueles equipamentos que tende a ficar em segundo plano-até que algo dê errado. Fornece a tensão certa para linhas de produção, motores, máquinas CNC, equipamentos de soldagem, sistemas HVAC, sistemas de automação, iluminação e muitas outras cargas industriais.
Para uma instalação de fabricação, escolher um transformador não envolve apenas escolher um número de kVA em um catálogo. A verdadeira questão é se o transformador consegue lidar com o modo como a fábrica realmente funciona. Flutuações de carga, motores grandes, inversores de frequência-variáveis, harmônicos, condições ambientais, expansão futura e confiabilidade precisam ser considerados.
Em outras palavras, o transformador deve caber na planta, e não o contrário.
Por que as fábricas precisam de transformadores dedicados
As fábricas geralmente têm um perfil elétrico muito mais exigente do que os edifícios comerciais comuns. Grandes motores de indução, compressores, fornos, máquinas de solda, sistemas robóticos, inversores de frequência-variáveis e máquinas de produção podem colocar cargas significativas na rede elétrica.
Um transformador industrial adequadamente selecionado converte a fonte de média-tensão de entrada na tensão exigida pelo equipamento da planta. Dependendo do projeto, as tensões de entrada comuns podem incluir11 kV, 13,8 kV, 22 kV, 33 kV ou 35 kV, enquanto os sistemas-de baixa tensão podem operar em 400 V, 415 V, 480 V ou outra tensão especificada.
O transformador também desempenha um papel na estabilidade da tensão, nas perdas de energia, nos níveis de-curto-circuito e na confiabilidade geral do sistema de distribuição de energia da usina.
Tipos comuns de transformadores para fábricas
Não existe um único projeto de transformador que funcione para todas as fábricas. A escolha certa depende muito do layout da planta, da capacidade, do local de instalação e do tipo de equipamento a ser alimentado.
| Tipo de transformador | Aplicação Típica | Principal vantagem |
|---|---|---|
| Transformador-imerso em óleo | Grandes plantas industriais, subestações externas | Alta capacidade e dissipação de calor eficiente |
| Transformador-tipo seco | Fábricas internas, oficinas, instalações comerciais-industriais | Sem óleo de transformador e instalação interna mais fácil |
| Transformador de resina fundida | Ambientes limpos, úmidos ou sensíveis-ao fogo | Bom desempenho de isolamento e baixa manutenção |
| Transformador-montado em bloco | Distribuição de plantas ao ar livre | Instalação compacta e segura |
| Transformador de isolamento | Equipamento de produção sensível | Isolamento elétrico e melhor qualidade de energia |
| Transformador-regressivo | Distribuição de tensão-média a baixa-tensão | Fornece tensão de utilização da planta |
| Transformador-elevador | Sistemas-de geração no local | Aumenta a tensão para conexão interna ou de rede |
Para instalações de produção maiores,transformadores-imersos em óleosão frequentemente uma escolha prática, especialmente quando o transformador é instalado ao ar livre e a capacidade necessária é alta. O óleo fornece transferência de calor eficaz e tem sido amplamente utilizado em aplicações de energia industrial há décadas.
Para fábricas internas, no entanto, umtransformador tipo-secopode ser um ajuste melhor. Não há óleo isolante para gerenciar, e projetos de-resina fundida podem funcionar bem em ambientes onde segurança contra incêndio, umidade ou acesso limitado para manutenção são uma preocupação.
Como dimensionar um transformador para uma fábrica
O dimensionamento do transformador deve começar com a demanda elétrica real da planta. Simplesmente adicionar as classificações da placa de identificação de cada máquina pode facilmente levar a um transformador superdimensionado.
Um ponto de partida básico é:
Capacidade necessária do transformador ≈ Carga de demanda máxima ÷ Fator de carga alvo
Para um sistema-trifásico, a potência aparente pode ser estimada usando:
kVA=√3 × Tensão × Corrente ÷ 1.000
Mas esse é apenas o ponto de partida. As aplicações industriais geralmente exigem uma análise mais detalhada das-correntes de partida do motor, do fator de potência, das cargas harmônicas, da operação simultânea da máquina, do equipamento de reserva e da expansão esperada da produção.
Por exemplo, suponha que uma fábrica tenha uma demanda máxima calculada em torno de 1.600 kVA. Instalar um transformador de 1.600 kVA pode parecer lógico, mas pode deixar pouco espaço para crescimento futuro. Dependendo das condições de operação, umTransformador de 2.000 kVAou um arranjo de-múltiplos transformadores poderia ser mais adequado.
Ao mesmo tempo, maior não é automaticamente melhor. Um transformador excessivamente superdimensionado pode aumentar o investimento inicial e operar de forma ineficiente em níveis de carga muito baixos.
Combinando o transformador com o equipamento de fabricação
Diferentes tipos de equipamentos de fabricação exercem diferentes tipos de estresse em um sistema elétrico.
Motores grandes podem criar quedas de tensão significativas durante a partida. Inversores de frequência-variável e outros equipamentos eletrônicos de potência podem introduzir correntes harmônicas. As máquinas de soldagem podem criar cargas que mudam rapidamente, enquanto as máquinas CNC, a robótica e os sistemas de controle automatizados podem ser mais sensíveis a distúrbios de tensão.
É por isso que o equipamento conectado ao transformador é tão importante quanto o kVA total.
Se uma planta contiver um grande número de cargas não lineares, os engenheiros poderão precisar considerarcapacidade de resistência harmônica (gostaria de aprender sobre o transformador de mitigação harmônica), requisitos de-fatores K(clique para saber mais sobre o transformador com classificação K-), corrente neutra e qualidade geral de energia. Em alguns casos, usar um transformador dedicado para determinados equipamentos é uma abordagem sensata.
Por exemplo, máquinas de produção pesada podem ser separadas de sistemas de controle sensíveis ou equipamentos de precisão. Isso pode ajudar a reduzir distúrbios elétricos e fornecer às cargas mais sensíveis uma fonte de alimentação mais limpa.
Transformadores do tipo-imersos vs. secos-a óleo
A escolha entre um transformador-imerso em óleo e um transformador-seco geralmente depende do ambiente do projeto, da capacidade, dos requisitos de segurança e do arranjo de instalação.
Transformadores-imersos em óleosão comumente usados para grandes subestações externas e distribuição de energia industrial de maior-capacidade. Eles oferecem resfriamento eficaz e estão disponíveis para uma ampla variedade de aplicações de média- e alta-tensão.

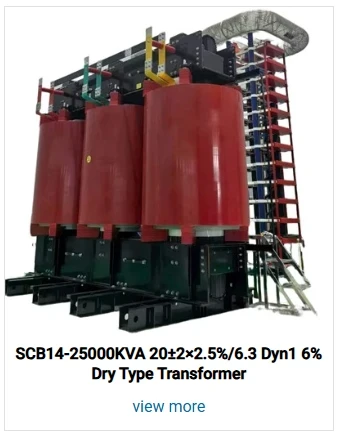

Transformadores-do tipo secosão frequentemente preferidos quando o transformador precisa ser instalado dentro de uma fábrica. Eles eliminam a necessidade de óleo de transformador e podem ser particularmente atraentes onde a segurança contra incêndio e os requisitos de instalação interna são importantes.
Transformadores-de resina fundidatambém pode funcionar bem em ambientes onde a umidade ou a contaminação são uma preocupação.
Não há vencedor universal aqui. Um transformador que funciona perfeitamente para uma fábrica pode não ser a solução certa para outra.
Eficiência do transformador e perdas de energia
As fábricas geralmente operam por longas horas e algumas instalações funcionam continuamente. Isso significa que mesmo perdas relativamente pequenas do transformador podem aumentar ao longo da vida útil do equipamento.
Perdas do transformadorgeralmente são divididos emsem-perdas de cargaeperdas de carga. Nenhuma-perda de carga ocorre sempre que o transformador é energizado, enquanto as perdas de carga aumentam à medida que o transformador transporta mais corrente.
Para uma fábrica que opera 24 horas por dia, a escolha de um transformador com características de perda adequadas pode ter um impacto notável nos custos de energia-de longo prazo.
Portanto, ao comparar transformadores, faz sentido olhar além do preço de compra. Um investimento inicial ligeiramente maior pode valer a pena se o transformador proporcionar melhor eficiência e menores perdas operacionais ao longo de muitos anos.
Confiabilidade e redundância são importantes
Para uma fábrica, uma falha elétrica pode significar muito mais do que um edifício escuro. Uma interrupção de energia pode interromper linhas de produção, interromper processos automatizados, danificar o trabalho-em-progresso e potencialmente levar a perdas financeiras significativas.
É por isso que instalações maiores costumam usar mais de um transformador.
Por exemplo, diferentes transformadores podem fornecer áreas de produção separadas, com arranjos de bus{0}}ou capacidade de backup proporcionando flexibilidade adicional. Se um transformador precisar de manutenção, parte da instalação ainda poderá funcionar.
Para processos de produção particularmente críticos, o sistema elétrico também pode incluir geradores, sistemas UPS, armazenamento de energia de bateria ou fontes de energia renováveis.
O arranjo exato depende de quanto tempo de inatividade a fábrica pode tolerar. Uma instalação que produz componentes críticos pode ter requisitos de redundância muito diferentes de uma oficina-de uso geral menor.
Condições Ambientais na Planta
O ambiente de fábrica não deve ser esquecido.
As instalações de fabricação podem conter poeira, umidade, produtos químicos, vibrações, altas temperaturas ou substâncias corrosivas. Essas condições podem afetar o isolamento, o desempenho de refrigeração, o gabinete e a vida útil do transformador.
Para instalações externas, o transformador necessita de proteção adequada contra intempéries e acesso não autorizado. Os transformadores internos precisam de ventilação adequada e espaço suficiente ao redor do equipamento para que o calor possa escapar e as equipes de manutenção possam trabalhar com segurança.
Se o transformador for instalado próximo a uma linha de produção, o ambiente ao redor deverá ser considerado durante o estágio inicial do projeto-e não depois que o equipamento já tiver sido encomendado.
Escolhendo um transformador para uma fábrica
Selecionando umtransformador para fábricaaplicações é realmente encontrar o equilíbrio certo entre capacidade, confiabilidade, eficiência, segurança e requisitos futuros.
A classificação do transformador é importante, claro, mas é apenas uma parte da decisão. Os engenheiros também devem observar os níveis de tensão da planta, as características de carga, a partida do motor, o conteúdo harmônico, o ambiente de instalação, o método de resfriamento, os requisitos de redundância e a expansão planejada.
Transformador Jiangsu Yaweifornece soluções de transformadores do tipo-imersos e secos-a óleo para distribuição de energia industrial, instalações de fabricação, projetos de energia renovável e outras aplicações exigentes. A capacidade do transformador, relação de tensão, impedância, método de resfriamento, configuração do gabinete e acessórios podem ser personalizados de acordo com os requisitos do projeto.
Para uma nova instalação de fabricação, geralmente é melhor determinar a especificação do transformador juntamente com o cronograma completo de carga elétrica e o projeto de distribuição. Isso pode ajudar a evitar o subdimensionamento e o superdimensionamento desnecessário-e, mais importante ainda, fornecer à fábrica uma fonte de alimentação estável e confiável por muitos anos.
