Transformadores de potência 101: eletricidade segura para sua casa

Você provavelmente já passou centenas de vezes por aquelas grandes caixas de metal verdes no quintal de alguém e mal as notou. Eles apenas ficam ali sentados, talvez emitindo um zumbido baixo de vez em quando, parecendo parte do cenário. Mas, honestamente, sem essas coisas despretensiosas, a eletricidade proveniente de uma usina a quilômetros (ou centenas de quilômetros) de distância chegaria inutilmente fraca ou perigosa demais para ser conectada a qualquer coisa.

Pense em como a eletricidade realmente chega à sua casa. As usinas de energia geralmente não ficam nem perto das cidades-pense em locais remotos com hidrelétricas, parques eólicos, carvão, gás, o que quer que seja. Enviar energia tão longe é complicado porque a eletricidade perde força em longas distâncias, como se a pressão da água caísse em uma mangueira muito longa.

A tensão é basicamente a “pressão” que impulsiona a eletricidade. Para fazê-lo viajar centenas de quilômetros sem se reduzir a quase nada, as concessionárias aumentam-no-frequentemente até centenas de milhares de volts. Alta tensão=menos perdas, simples assim.

Mas então ele aparece perto da sua vizinhança... e de repente aquela pressão insana é a última coisa que você quer que chegue à sua cozinha. Sua torradeira, carregador de telefone, geladeira-eles fritariam instantaneamente ou pior.

É aí que entra o transformador e salva o dia. Ele reduz a tensão para algo seguro e utilizável-como 120 V ou 240 V, dependendo de onde você mora. É o regulador de pressão da rede, garantindo que a energia seja forte o suficiente para operar sua secadora, mas moderada o suficiente para não explodir seu laptop.

Se as concessionárias tentassem enviar 120 volts de uma usina distante até sua cidade, a maior parte seria consumida ao longo do caminho. Os próprios fios criam resistência (pense no atrito em um cano), transformando energia em calor inútil. Além disso, a voltagem cairia tanto depois de apenas alguns quilômetros que você mal sentiria uma oscilação no final.

Então, bem na usina eles usam transformadores "elevadores" para aumentar a tensão -alta-às vezes 300 kV, 500 kV ou mais. É como colocar a potência em overdrive para que ele possa percorrer longas distâncias com perdas mínimas. Os engenheiros chamam essa parte-de longa distância de "transmissão". Aquelas enormes torres de metal cruzando o campo? Essa é a rodovia interestadual da eletricidade.

Mais perto de casa, a história é diferente-que é o estágio de "distribuição". O poder precisa ser domesticado novamente antes de chegar à sua rua.

Coloque seu ouvido em um transformador e você ouvirá aquele zumbido constante, mas nada está girando ou bombeando por dentro. Sem engrenagens, sem pistões. No entanto, ele move enormes quantidades de energia através de uma pequena lacuna usando... basicamente magnetismo.

É a mesma ideia por trás dos carregadores de telefone sem fio. Dentro há uma bobina primária que recebe a eletricidade de alta-tensão. Essa corrente cria um campo magnético variável-que se expande e contrai 60 vezes por segundo (ou 50, dependendo do seu país). Esse campo pulsante atinge a bobina secundária próxima (eles nunca se tocam) e aumenta -os elétrons na segunda bobina também começam a se mover. A eletricidade ultrapassa a lacuna sem nenhum fio conectando-os.

Esse truque se deve à lei da indução eletromagnética de Faraday, descoberta na década de 1830. Uma bobina “conversa” com a outra puramente através do magnetismo. Muito legal quando você pensa sobre isso.

É claro que não é 100% perfeito-alguns campos magnéticos vazam, transformando-se em calor desperdiçado. É por isso que os engenheiros ficam obcecados em minimizar o “vazamento de fluxo”.

Para manter esse campo magnético focado e eficiente, o núcleo não é um pedaço sólido de aço. Ele é feito de milhares de chapas de aço super{1}}finas empilhadas-como páginas de um livro. Por que? Um núcleo sólido criaria correntes parasitas que desperdiçam energia na forma de calor. As laminações quebram esses loops, então o magnetismo vai para onde deveria, em vez de cozinhar o transformador.

Enrolados em torno desse núcleo estão os enrolamentos -bobinas de fio. Geralmente cobre porque é o melhor condutor, mantém as coisas compactas e funciona mais frio... mas é caro e pesado. Para unidades maiores-montadas no solo, o alumínio é comum-mais barato e mais leve, embora você precise de mais para lidar com a mesma corrente.

A mudança de tensão depende do número de voltas em cada bobina. Mais voltas no lado de alta-tensão, menos no lado de baixa-tensão=degrau-para baixo. É basicamente matemática simples: relação de voltas=relação de tensão.

Mantendo a calma: óleo versus ar

Toda essa transferência de energia cria muito calor. Grandes transformadores geralmente ficam em um tanque de óleo mineral especial que absorve o calor das bobinas e do núcleo e depois o passa para as aletas de resfriamento externas. O óleo não serve apenas para resfriamento-é também um ótimo isolante elétrico, evitando faíscas e arcos no interior.

Alguns lugares não podem ter grandes tanques de óleo (pense em locais internos,{0}}arranha-céus, escolas, shoppings ou áreas ambientalmente sensíveis). Eles usam transformadores do tipo-seco-ar-resfriados com resinas e respiradouros especiais. Eles geralmente são maiores, esquentam mais, mas são muito mais seguros quando incêndios ou vazamentos são uma preocupação real.

Aquele zumbido clássico – não é um problema (normalmente)

O zumbido baixo que você ouve é a magnetostrição-o núcleo de aço na verdade se expande e contrai em pequenas quantidades à medida que o campo magnético oscila para frente e para trás. Ele vibra todo o tanque como um cone de alto-falante gigante. Zumbido normal e constante=saudável. Chocalhos altos e repentinos, tinidos ou zumbidos irregulares? Isso pode significar peças soltas, problemas de isolamento ou sobrecarga-de tempo para a equipe da concessionária verificar.

Comutadores de derivação: mantendo sua tensão estável

A demanda de energia muda o dia todo-o café da manhã, a explosão do ar-condicionado à noite, a inicialização da fábrica. Quedas ou picos de tensão podem destruir aparelhos. Muitos transformadores possuem comutadores que ajustam automaticamente (ou às vezes manualmente) o número de voltas na bobina para manter a tensão de saída -estável.

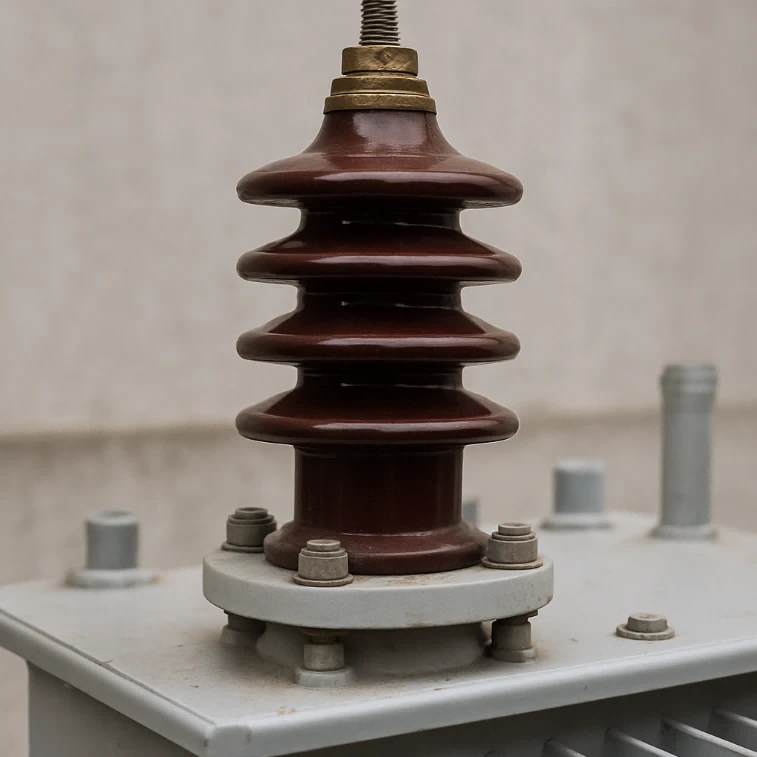

Aqueles isoladores cinza com nervuras saindo do topo? Buchas. Eles são os pontos de entrada/saída de alta-tensão e, infelizmente, um dos pontos de falha mais comuns-rachaduras causadas pelo tempo, relâmpagos, acúmulo de poluição, etc. Quando eles falham, você pode causar arcos, vazamentos de óleo ou até mesmo um transformador queimado.

Se você vir óleo escorrendo pela lateral, fumaça, uma porta aberta ou ruídos estranhos, fique afastado-pelo menos 9 a 12 metros-e ligue para a concessionária ou para os serviços de emergência imediatamente.

Da próxima vez que você passar por uma dessas caixas verdes ou ouvir aquele zumbido fraco vindo de uma unidade-montada em poste, você saberá o que realmente está acontecendo lá dentro: duas bobinas trocando energia silenciosamente por meio de uma ponte magnética invisível, domando a alta-tensão selvagem para que seu telefone carregue, sua geladeira funcione e suas luzes permaneçam acesas.

São equipamentos resistentes e confiáveis... mas lidam com energia seriamente perigosa. Trate-os com respeito-não suba neles, não cave nas proximidades, mantenha as plantas livres de acesso-e se algo parecer errado, deixe os profissionais cuidarem disso.

Essa é a história do transformador em poucas palavras. É muito legal como algo tão comum mantém a vida moderna funcionando perfeitamente, certo?
